DCF-Y - Xiechang импульстік клапаны
DCF-Y суға батырылған импульстік клапан
Жоғары ағынды, жылдам жауап беретін қапшықты шаң ұстағыш сүзгілерін тазалауға арналған суға батырылған импульстік клапандар сериясы.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
СерияDCF-Y
Жұмыс қысымы0.2-0.6 MPa
Жұмыс ортасыТаза, құрғақ сығылған ауа
КернеуDC24V; таңдау бойынша AC220V / 50Hz
Қорғаныс дәрежесіIP65
Жұмыс температурасы-20 C-тан +55 C-қа дейін, стандартты
Диафрагманың қызмет ету мерзіміБелгіленген жағдайларда шамамен 1 миллион цикл
Толық модель ауқымы
DCF-Y модель ауқымы
0.2-0.6 MPa / IP65 / CE, CCC, RoHS
| Түрі | Модель нөмірі | Өлшемі | DN өлшемі | Дәреже / Ескертпелер |
|---|---|---|---|---|
| Суға батырылған | DCF-Y-25 | 1" | DN25 | Бір диафрагмалы |
| Суға батырылған | DCF-Y-40S | 1.5" | DN40 | Қос диафрагмалы |
| Суға батырылған | DCF-Y-50S | 2" | DN50 | Қос диафрагмалы |
| Суға батырылған | DCF-Y-62S | 2.5" | DN65 | Қос диафрагмалы |
| Суға батырылған | DCF-Y-76S | 3" | DN80 | Қос диафрагмалы |
| Суға батырылған | DCF-Y-102S.B | 3.5" | DN90 | Қос диафрагмалы |
| Суға батырылған | DCF-Y-102S | 4" | DN100 | Қос диафрагмалы |
Өнім стандарттары
Өнеркәсіптік импульстік клапандардың техникалық сипаттамалары.
СертификаттарCE, CCC, RoHS
ӨндірушіSuzhou Xiechang Environmental Protection Technology Co., Ltd.
ҚолданылуыИмпульстік тазалаумен жабдықталған қапшықты шаң ұстағыштар және өнеркәсіптік шаң ұстау жүйелері
Өнім бейнелері
Байланысты демонстрациялық және таңдау бейнелері.
DCF-Y-76S импульстік клапанының ауа герметикалығын сынау
DCF-Y суға батырылған импульстік клапан
Суға батырылған және тік бұрышты импульстік клапан: негізгі ерекшеліктер және таңдау нұсқаулығы
Суға батырылған импульстік клапанды орнату нұсқаулығы
Өнеркәсіптік шаң ұстағышқа арналған суға батырылған импульстік клапанды таңдау нұсқаулығы
Сертификаттар
Бұл өнім желісі үшінші тарап тарапынан сертификатталған.
Өнім сертификаты
Қамтылған модельдер (19)
DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E
SGS CE сәйкестігін растау (EMC) — DCF сериялы импульстік клапандар
| Сертификат № | SHEM250300138601HSC |
|---|---|
| Берген ұйым | SGS-CSTC Standards Technical Services Co., Ltd. |
| Берілген күні | 2025-03-25 |
| Стандарттар | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
Өнім сертификаты
Қамтылған модельдер (9)
DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

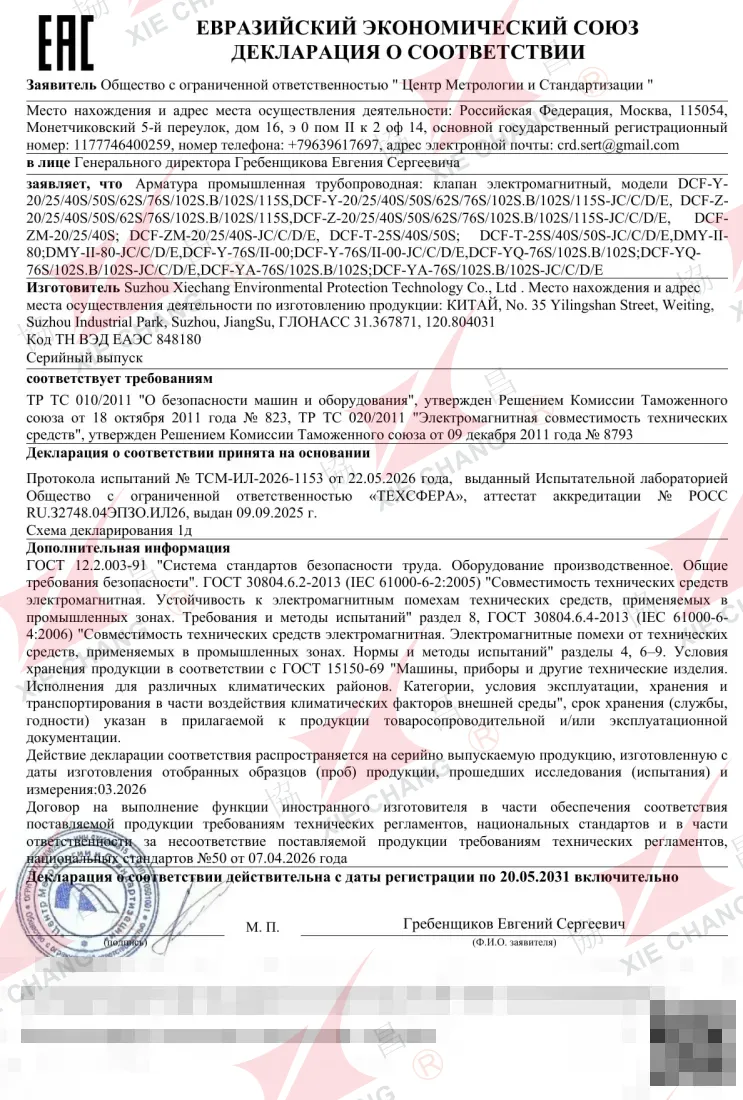

EAC сәйкестік декларациясы — соленоидты импульстік клапандар (DCF / DMY сериясы)
| Сертификат № | ЕАЭС N RU Д-CN.РА04.В.44367/26 |
|---|---|
| Берген ұйым | Declared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register |
| Берілген күні | 2026-05-21 |
| Жарамдылық мерзімі | 2031-05-20 |
| Стандарттар | ТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016 |
Өнім сертификаты
DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

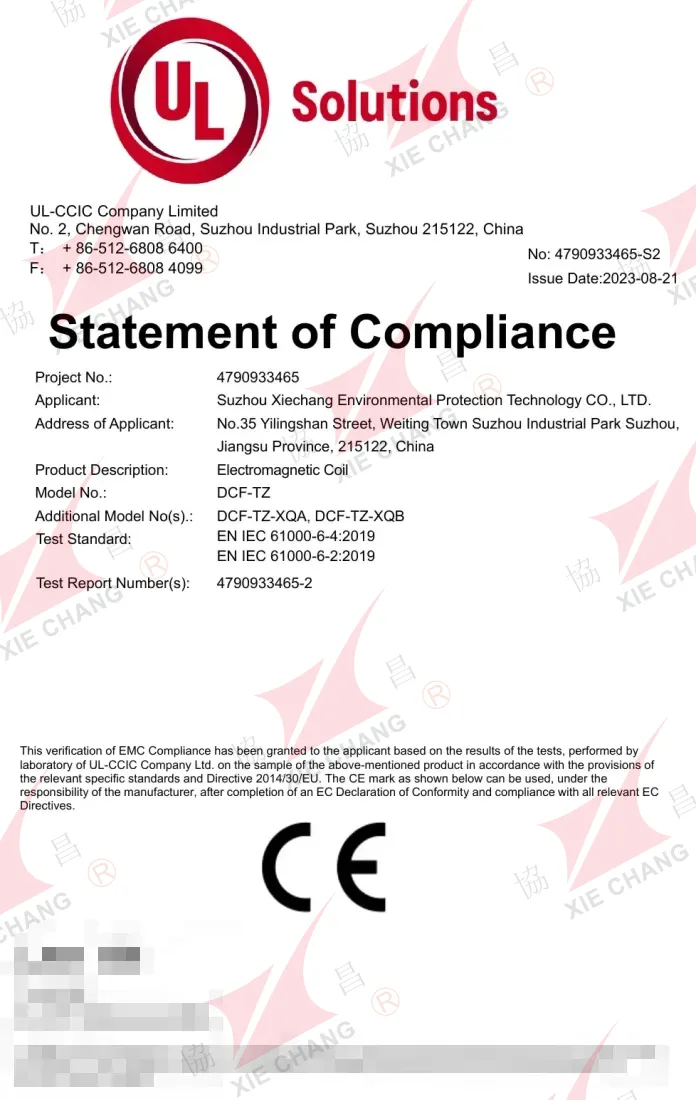

CE сәйкестік туралы мәлімдеме (EMC) — DCF-TZ соленоид катушкасы (UL-CCIC)
| Сертификат № | 4790933465-S2 |
|---|---|
| Берген ұйым | UL-CCIC Company Limited |
| Берілген күні | 2023-08-21 |
| Стандарттар | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Өнім сертификаты
DCF series
CCEP экологиялық қорғау өнімі сертификаты — DCF соленоидты импульстік клапандары
| Сертификат № | CCAEPI-EP-2026-039 |
|---|---|
| Берген ұйым | CCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center |
| Берілген күні | 2026-01-15 |
| Жарамдылық мерзімі | 2029-01-14 |
| Стандарттар | HJ/T 284-2006 |
Техникалық сызбалар
Осы өнімге арналған орнату өлшемдері.
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-102S
DCF-Y-102S · 4" · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Flange step | 6.5 mm |
| Neck height | 🔒 |
| Neckto base | 40 mm |
| Flange diameter inner | Ø114 mm |
+22 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-102S.B(102*6)
DCF-Y-102S.B(102*6) · 3.5" · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 🔒 |
|---|---|
| Flange thickness | 27 mm |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø103 mm |
| Flange diameter | Ø160 mm |
+20 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-115S
DCF-Y-115S · 4.5" · суға батырылған импульстік клапан — орнату сызбасы
| Overall depth | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 43 mm |
| Flange diameter inner | Ø195.2 mm |
| Flange diameter | Ø202.2 mm |
+14 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-25
DCF-Y-25 · 1" · суға батырылған импульстік клапан (бұрандалы) — орнату сызбасы
| Overall height | 140 mm |
|---|---|
| Outlet thread length | 🔒 |
| Flange to outlet | 🔒 |
| Outlet step | 🔒 |
| Thread outer diameter | Ø35 mm |
| Flange diameter | Ø59 mm |
+9 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-40S
DCF-Y-40S · 1.5" · суға батырылған импульстік клапан (бұрандалы) — орнату сызбасы
| Overall height | 182 mm |
|---|---|
| Flange to outlet | 40 mm |
| Outlet thread length | 🔒 |
| Outlet step | 11 mm |
| Thread outer diameter | 🔒 |
| Flange diameter | 🔒 |
+10 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-50S
DCF-Y-50S · 2" · суға батырылған импульстік клапан — орнату сызбасы
| Body diameter | Ø160 mm |
|---|---|
| Top view width | 202 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 6 |
| Flange step | 🔒 |
| Flange thickness | 🔒 |
+19 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-62S
DCF-Y-62S · 2.5" · суға батырылған импульстік клапан — орнату сызбасы
| Body diameter | 🔒 |
|---|---|
| Top view width | 230 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange step | 7 mm |
| Flange thickness | 25 mm |
+21 қосымша өлшемдер
🔍 Үлкейту үшін басыңызDCF-Y-76S-II
DCF-Y-76S-II · 3" · суға батырылған импульстік клапан — орнату сызбасы
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-76S(standard O-ring)
DCF-Y-76S(стандартты O-сақина) · 3" · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+14 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-Y-76S(special O-ring)
DCF-Y-76S(арнайы O-сақина) · 3" · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+15 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-YA-76S
DCF-YA-76S · 3" · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 🔒 |
|---|---|
| Flange thickness | 54 mm |
| Flange diameter inner | Ø89 mm |
| Flange diameter | Ø187.5 mm |
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+13 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-ZM-20
DCF-ZM-20 · 3/4" · сыртқы бұрандалы тік бұрышты импульстік клапан — орнату сызбасы
| Overall height | 🔒 |
|---|---|
| Outlet center height | 58 mm |
| Inlet to outlet center | 38 mm |
| Inlet port diameter | Ø27 mm |
| Inlet bore | 🔒 |
| Inlet depth | 🔒 |
+6 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-II-80
DMY-II-80 · 80 (3") · суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 198 mm |
|---|---|
| Neck height | 38 mm |
| Neckto base | 🔒 |
| Flange diameter inner | Ø85.5 mm |
| Seat bore | 🔒 |
| Flange diameter | 🔒 |
+21 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-YQ-102S(standard O-ring)
DCF-YQ-102S(стандартты O-сақина) · 4" · ықшам (жиегі қиылған) суға батырылған импульстік клапан — орнату сызбасы
| Bolt circle diameter | Ø205 mm |
|---|---|
| Body diameter | Ø224 mm |
| Top view width | 209 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange thickness | 🔒 |
+18 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-YQ-76S(standard O-ring)
DCF-YQ-76S(стандартты O-сақина) · 3" · ықшам (жиегі қиылған) суға батырылған импульстік клапан — орнату сызбасы
| Overall height | 203 mm |
|---|---|
| Neckto base | 41 mm |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø94 mm |
| Flange diameter | 🔒 |
| Flange outer diameter | 🔒 |
+19 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDCF-YQ-76S(special O-ring)
DCF-YQ-76S(арнайы O-сақина) · 3" · суға батырылған импульстік клапан (ықшам) — орнату сызбасы
| Overall height | 🔒 |
|---|---|
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
| Port diameter | Ø94 mm |
| Inlet height | 36 mm |
| Seat face height | 41 mm |
+8 қосымша өлшемдер
Білім қоры
Осы өнімге қатысты практикалық жауаптар.
Сипаттамалар
Xiechang® DCF-Y суға батырылған электромагниттік импульстік клапандарының барлық өлшемдер бойынша техникалық параметрлері қандай?
DCF-Y суға батырылған клапандары 1"–4" аралығын қамтиды (DCF-Y-25-тен DCF-Y-102S-ке дейін). Барлығының жұмыс қысымы 0.2–0.6 MPa, ұсынылған үрлеу қысымы 0.3–0.4 MPa және импульс ұзақтығы 80–150 ms бірдей; ауа багының сыйымдылығы 45–70 L (1") — 600–1000 L (4") аралығында, ал сүзгі ауданы 6–10 m² (1") — 100–120 m² (4") аралығында өзгереді.
суға батырылған импульстік клапансуға малынған импульстік клапанDCF-Y
Сипаттамалар
Xiechang® және Watson® суға батырылған импульстік клапандарында қандай O-сақиналар мен бүрку түтігінің тесік өлшемдері қолданылады?
Суға батырылған клапанның әр өлшемінде үлкен және кіші O-сақина, сондай-ақ сәйкес бүрку түтігінің тесік диаметрі қолданылады, мысалы: 1" (Y-25): үлкен Φ67×5.3, кіші Φ30×2.65, тесік G1"; 4" (Y-102S): үлкен Φ195×7.5, кіші Φ112×5.3, тесік Φ113. Xiechang® (DCF-Y) және Watson® (WY) суға батырылған клапандары бір кестені пайдаланады.
O-сақинаO-сақина таңдаусуға батырылған клапанның O-сақинасы
