DMY-III - Xiechang импульстік клапаны

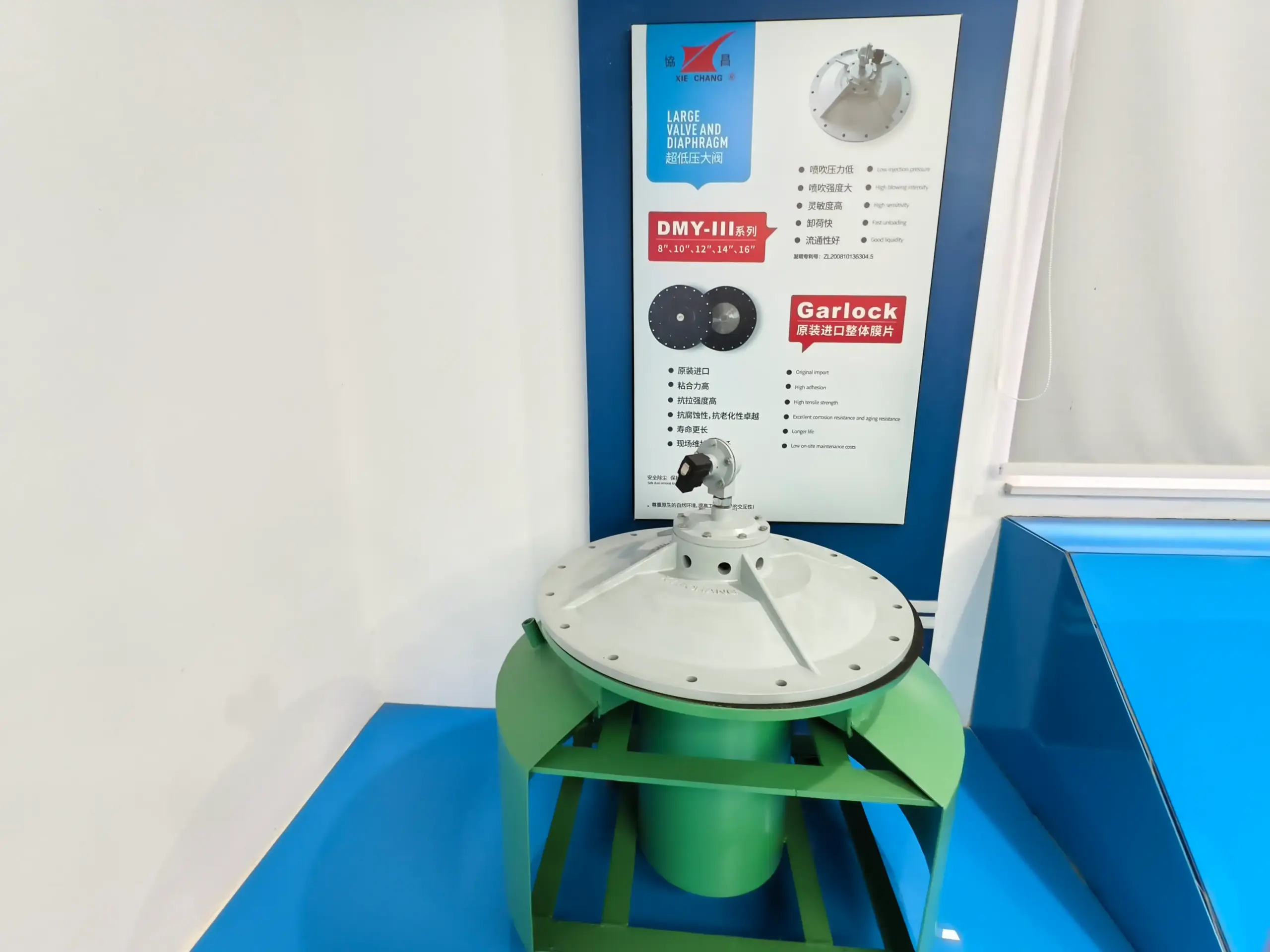

DMY-III 8-16 дюймдік ірі импульстік клапан
Жоғары көлемді өнеркәсіптік қапшықты шаң ұстағыштарды тазалауға арналған 8-16 дюймдік ірі төмен қысымды импульстік клапан.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
СерияDMY-III
Жұмыс қысымы0.05-0.1 MPa
Жұмыс ортасыТаза, құрғақ сығылған ауа
КернеуDC24V; таңдау бойынша AC220V / 50Hz
Қорғаныс дәрежесіIP65
Жұмыс температурасы-20 C-тан +55 C-қа дейін, стандартты
Диафрагманың қызмет ету мерзіміБелгіленген жағдайларда шамамен 1 миллион цикл
Толық модель ауқымы
DMY-III модель ауқымы
0.05-0.1 MPa / IP65 / өнеркәсіптік конфигурация
| Түрі | Модель нөмірі | Өлшемі | DN өлшемі | Ауа көлемі |
|---|---|---|---|---|
| Ірі көлемді | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Ірі көлемді | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Ірі көлемді | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Ірі көлемді | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Ірі көлемді | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Өнім стандарттары
Өнеркәсіптік импульстік клапандардың техникалық сипаттамалары.
СертификаттарӨнеркәсіптік конфигурация
ӨндірушіSuzhou Xiechang Environmental Protection Technology Co., Ltd.
ҚолданылуыИмпульстік тазалаумен жабдықталған қапшықты шаң ұстағыштар және өнеркәсіптік шаң ұстау жүйелері

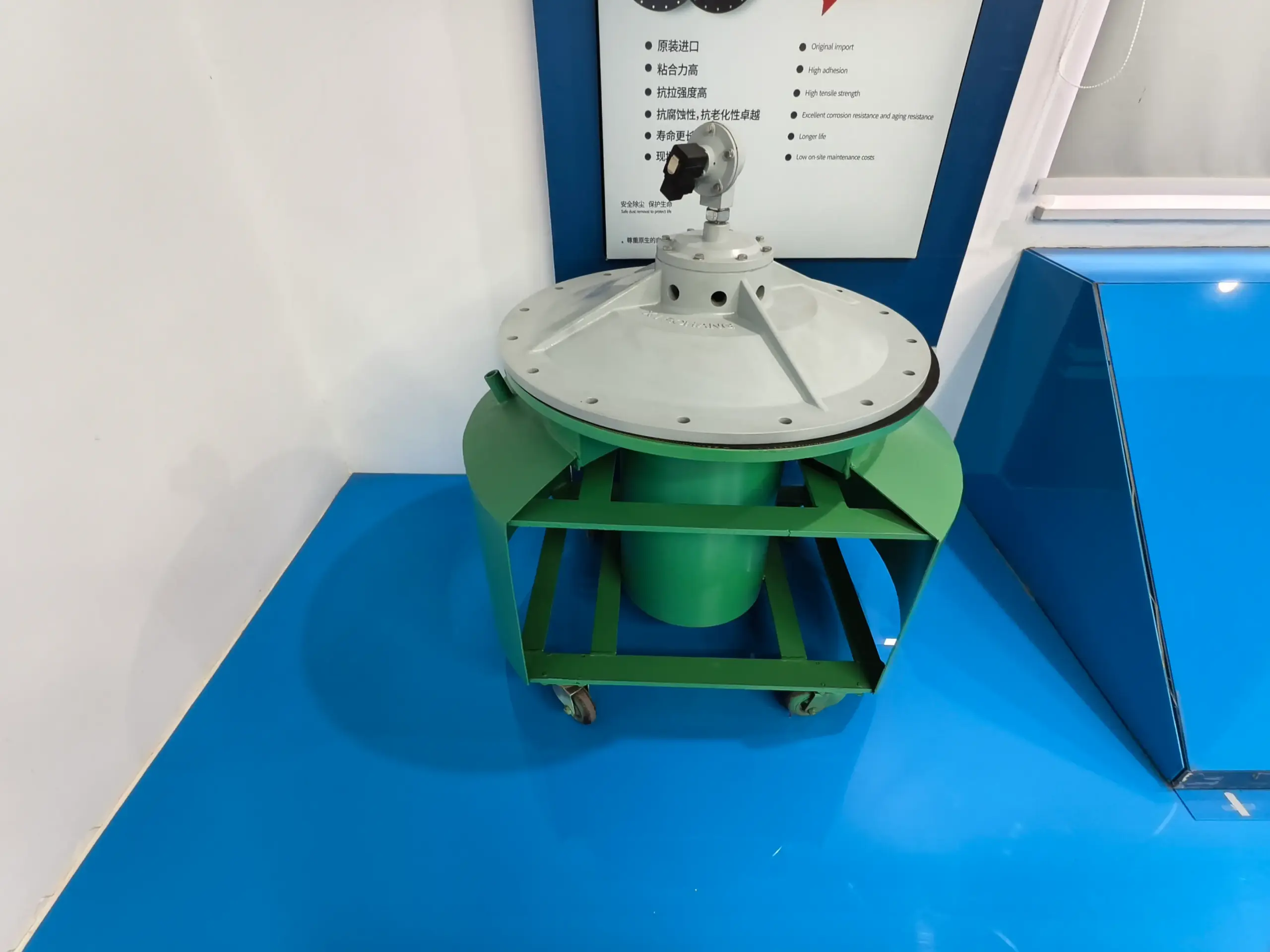

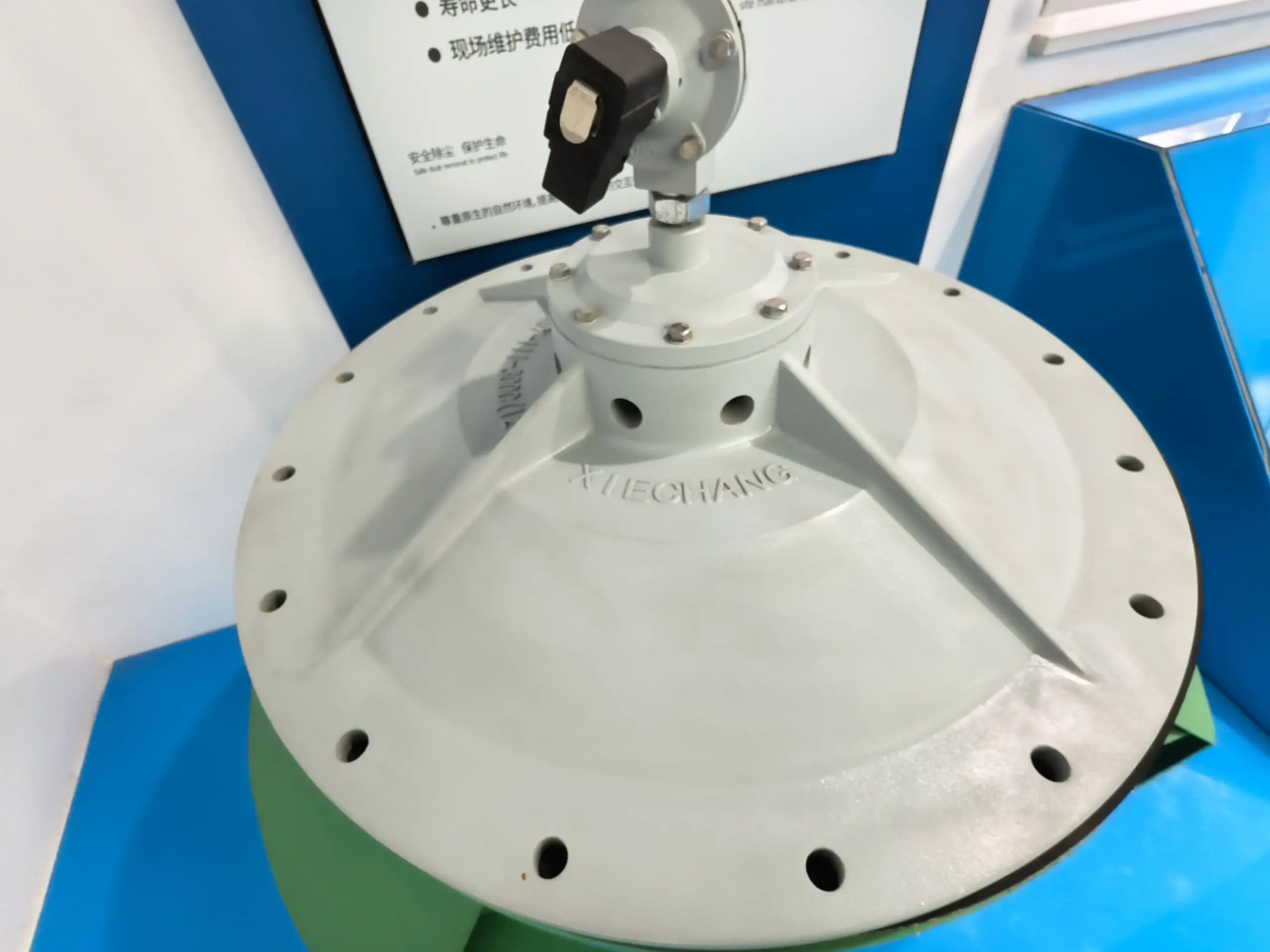

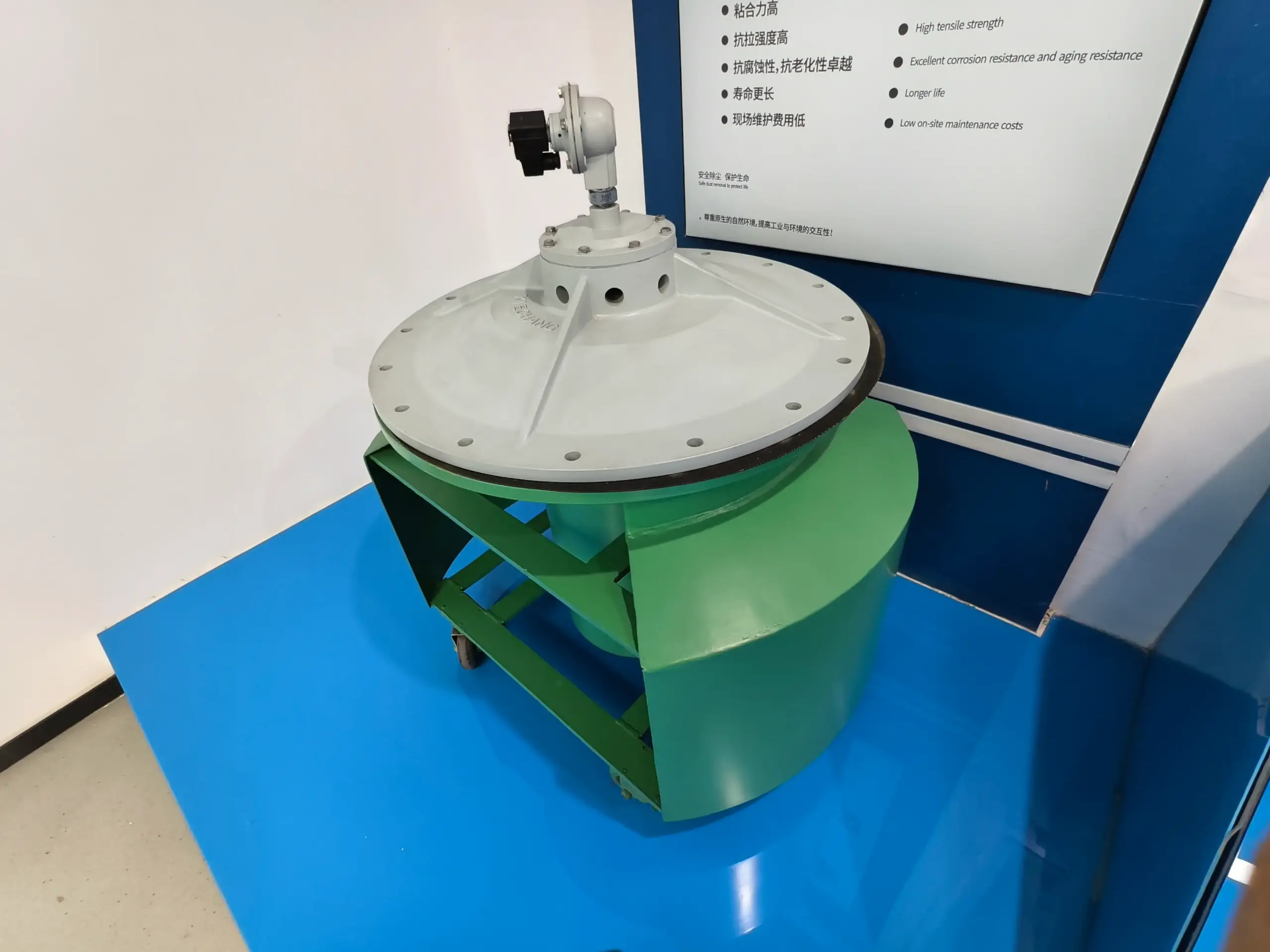

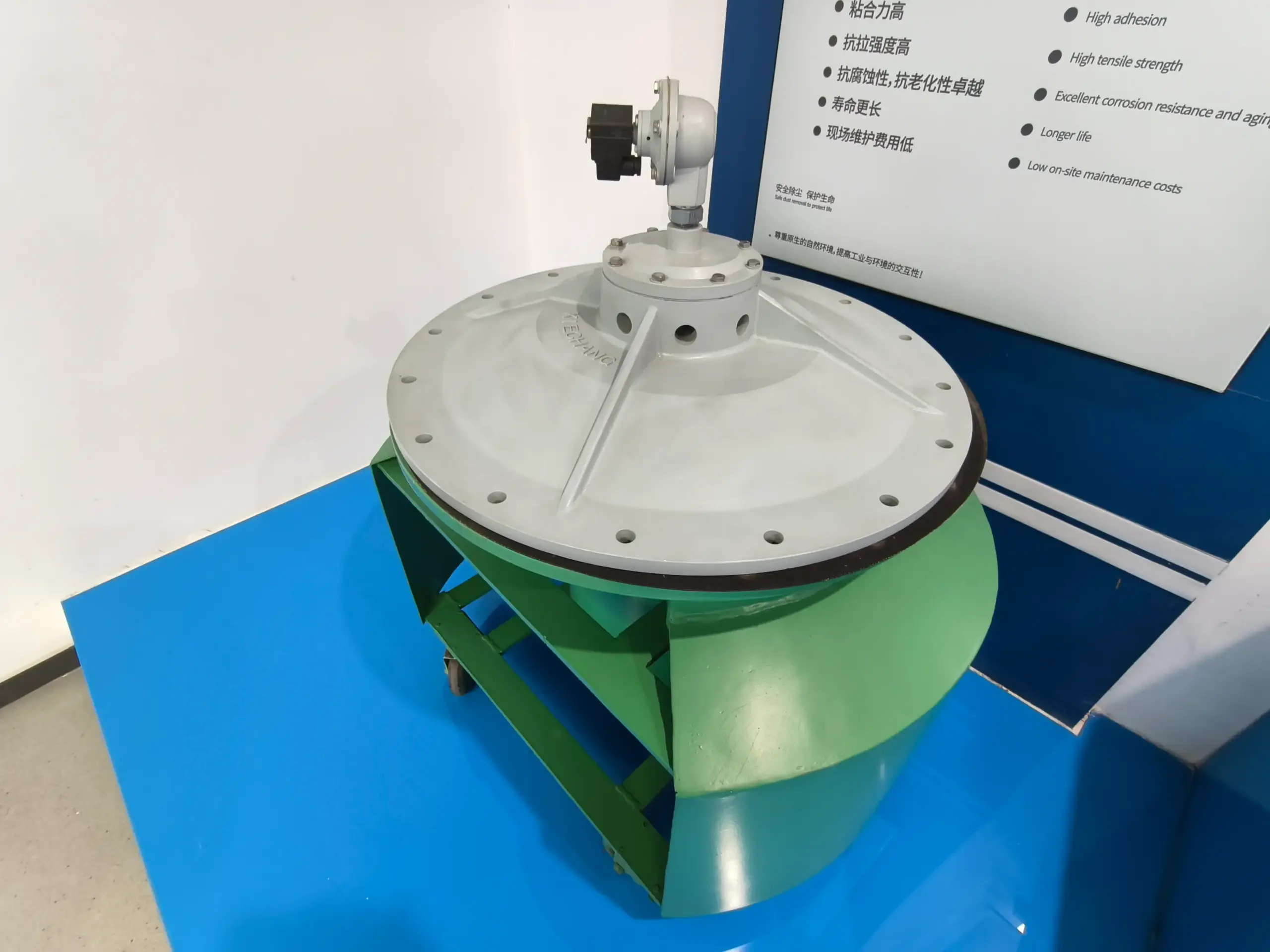

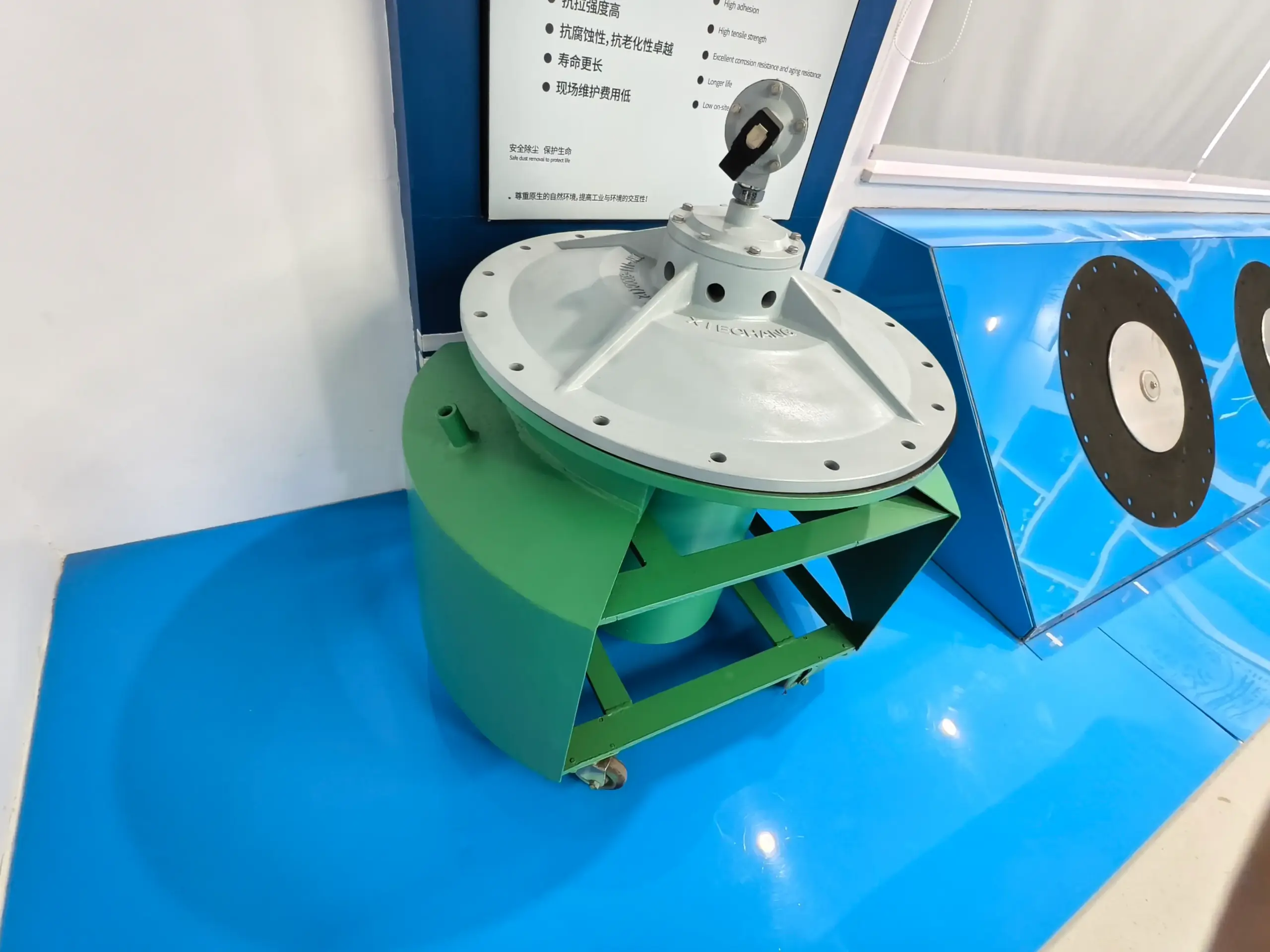

Өнім бейнелері
Байланысты демонстрациялық және таңдау бейнелері.
Шаң ұстаудың қуат көзі: Xiechang® DMY-III үлкен диаметрлі импульстік клапандары (8"-16")
8" - 16" үлкен өлшемді диафрагмалы импульстік клапан

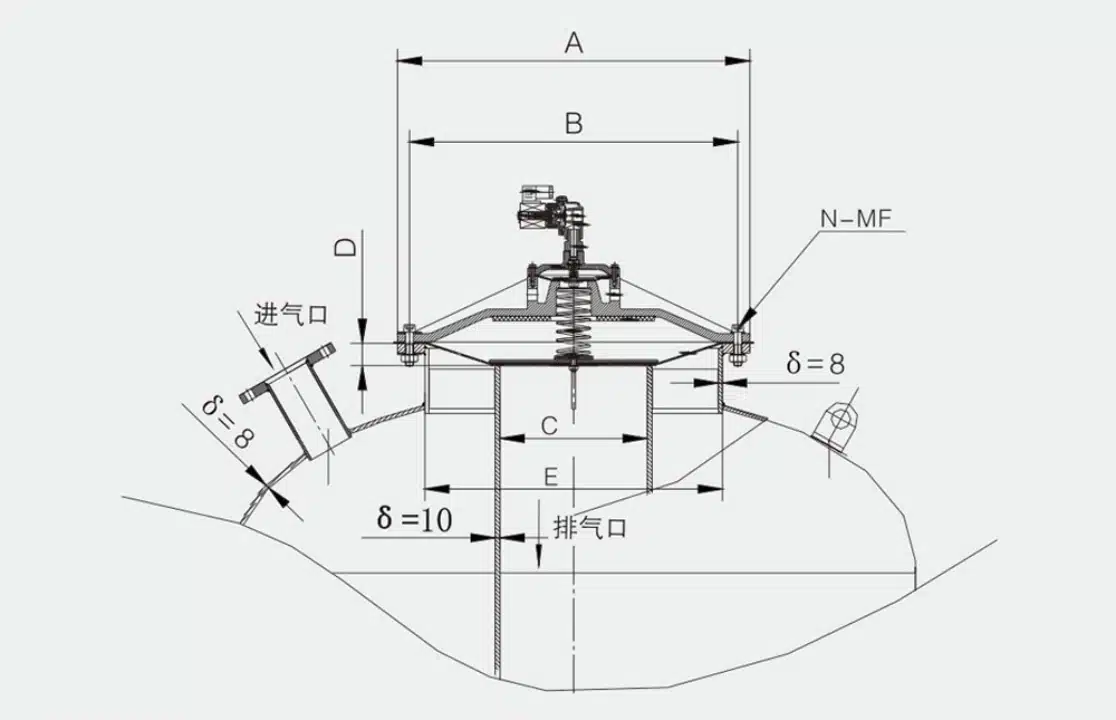

Техникалық сызбалар
Осы өнімге арналған орнату өлшемдері.
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-III-250C
DMY-III-250C · 10 дюйм · суға батырылған төмен қысымды импульстік клапан — орнату сызбасы
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-III-300C
DMY-III-300C · 12 дюйм · суға батырылған төмен қысымды импульстік клапан — орнату сызбасы
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-III-350C
DMY-III-350C · 14 дюйм · суға батырылған төмен қысымды импульстік клапан — орнату сызбасы
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-III-400C
DMY-III-400C · 16 дюйм · суға батырылған төмен қысымды импульстік клапан — орнату сызбасы
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 қосымша өлшемдер
🔒 Өлшемдер сұрау салу бойынша беріледіDMY-III-200C
DMY-III-200C · 8 дюйм · суға батырылған төмен қысымды импульстік клапан — орнату сызбасы
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 қосымша өлшемдер
Білім қоры
Осы өнімге қатысты практикалық жауаптар.
Ақаулықтарды жою
Ультра төмен қысымды үлкен диаметрлі импульстік клапанның жиі кездесетін ақауларын қалай жоюға болады?
Жұмыс шарттары — DC24V/1.2A/30W немесе AC220V/0.5A/30W, 0.05–0.1 MPa. Клапан ашылмаса, кернеудің сәйкестігін, импульс ұзақтығын (150–200 мс) және катушканы тексеріңіз; сырт еткен дыбыс шығады, бірақ үрлемесе, бак қысымын 0.05–0.1 MPa дейін көтеріп, демпферлеу арнасын тексеріңіз; ағу әдетте зақымдалған пилотты, диафрагманы немесе седлоны білдіреді, оларды ауыстыру керек.
ақаулықтарды жоюультра төмен қысымды клапанүлкен диаметрлі клапан
Қолданылу салалары
Ультра төмен қысымды үлкен диаметрлі (8"–16") импульстік клапанды қалай орнату керек?
Үлкен диафрагманы багқа (алюминий беті жоғары қаратып) бұрандалы тесіктерін дәл келтіріп қойыңыз, серіппені оның ұстағышына орнатыңыз, серіппені ішіне алатындай етіп клапан қақпағын бекітіп, бұрандаларды диагональ бойынша тартыңыз. 12"–16" клапандары үшін PTFE таспасын пайдаланып адаптер мен пилоттық клапанды да орнатыңыз (пилоттың ағын бағытына назар аударыңыз), содан кейін 0.1 MPa қысыммен ұстап тұру сынағын жүргізіңіз.
ультра төмен қысымды клапанүлкен диаметрлі импульстік клапан8-16 дюймдік клапан
Артықшылықтар
Xiechang® DMY-III ультра төмен қысымды үлкен диаметрлі импульстік клапанының артықшылықтары қандай?
DMY-III (8"–16") жоғары сезімталдық үшін үш сатылы диафрагманы пайдаланады, төмен ішкі кедергі үшін бірінші сатылы седлосы ауа багымен біртұтас құйылған және 1,000,000 циклге есептелген GARLOCK бірінші және екінші сатылы диафрагмаларымен жабдықталған. Ол төмен қысымда үлкен ауа көлемімен көптеген сүзгі қапшықтарын тазалайды және энергия үнемдейтін Roots үрлегішпен қоректендіруге жарамды.
DMY-IIIультра төмен қысымды клапанүлкен диаметрлі клапан
