G12 Garlock үйлесімді · DCF сериясы

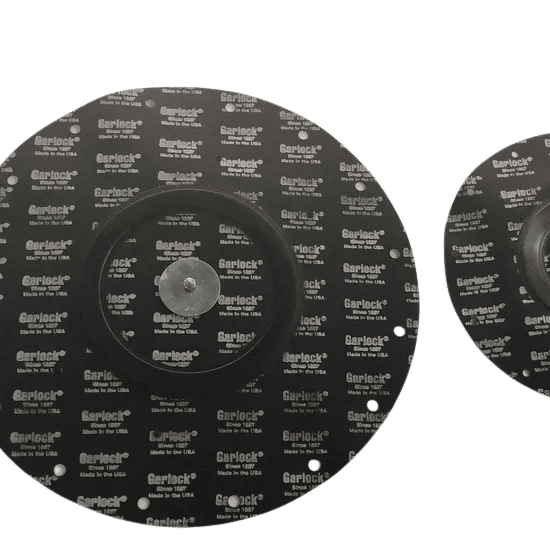

Garlock G12 диафрагма жөндеу жинағы
Айналмалы иінтіректі қапшықты шаң ұстағыш импульстік клапандарына арналған күшейтілген синтетикалық резеңке диафрагма ауыстырмасы, 3/4 дюймнен 3 дюймге дейінгі қосылымдарды қамтиды және талапшыл өнеркәсіптік тазалау циклдарында сенімді тығыздау үшін жасалған.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
Модель үйлесімділігіDCF сериясы, G12 Garlock үйлесімді
Қосылым өлшемдері3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
Номиналды диаметрлерDN25 / DN40 / DN50 / DN62 / DN76
Үйлесімді клапан корпусыЖоғары сапалы алюминий импульстік клапан корпусы
Диафрагма материалыМеталл қаңқа қабатымен күшейтілген синтетикалық резеңке
Жұмыс қысымы0.2–0.7 MPa / 58–87 psi
Жұмыс ортасыТаза сығылған ауа
Үйлесімді кернеуDC24V / AC220V, 50Hz клапан жүйелері
Ток0.8A (0.05A)
Температура диапазоны−20°C-тан 80°C-қа дейін (стандартты қоспа) · −34°C-тан 100°C-қа дейін (Continental® премиум қоспасы)
Кепілдік12 ай (стандартты) · 24 ай (Continental® премиум)
Салыстырмалы ылғалдылық≤85%
Қызмет ету мерзімі≥1 миллион цикл / шамамен 5 жыл
КедергіТозуға, соққыға, ыстыққа, коррозияға және суыққа төзімді
Өнім стандарттары
Диафрагманың ұзақ қызмет ету мерзімі үшін орнату және техникалық қызмет көрсету.
Клапанды тексеруДиафрагманы орнатпас бұрын клапан отырғышын тазалап, қоқыс пен өткір қыр-қыраттарды алып тастаңыз
Бұрандаларды тартуҚысымды біркелкі бөлу және шеттерден ағуды болдырмау үшін қақпақ бұрандаларын жұлдыз тәртібімен бірте-бірте тартыңыз
Ауа сапасыСинтетикалық резеңкенің химиялық ыдырауын азайту үшін құрғақ, майсыз сығылған ауаны пайдаланыңыз
Қысымды бақылауҚысымды 0.2–0.7 MPa шеңберінде ұстаңыз; 87 psi-дан асып кету диафрагманың шаршау мерзімін қысқартады
Температураны бақылауДиафрагманың мерзімінен бұрын зақымдалуын болдырмау үшін жұмыс температурасын 80°C-тан төмен ұстаңыз
Техникалық қызмет көрсету нәтижесіДұрыс орнату жылдам импульстік жұмысты, сенімді жабылуды және қапшықты шаң ұстағыштың тиімді тазалануын қалпына келтіреді
