SXC-C5A1-8-L — 8 арналы таймер платасы
SXC-C5A1-8-L импульстік басқару құралы
Кең диапазонды кернеу кірісі бар жоғары дәлдіктегі 8 тізбекті таймер платасы, қиын жағдайдағы қапшықты шаң ұстағыштарда соленоидты импульстік клапандарды сенімді іске қосу үшін тұрақты DC24V шығысын береді.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
БрендXiechang® (түпнұсқа өндіруші)
Модель нөміріSXC-C5A1-8-L
Басқару арналары1–8 тізбек (объектіде реттеледі)
Кіріс кернеуіAC110–230V (±10%), 50/60Hz — кең диапазонды кернеу (алдыңғы нұсқа: AC220V)
Шығыс кернеуіDC24V
Шығыс тогы1.2A
Номиналды қуат30W
Импульс ұзақтығының диапазоны0.01–99.99 с, 10 мс қадаммен (зауыттық параметрі 0.08 с)
Импульс аралығының диапазоны1–9999 с, 1 с қадаммен (зауыттық параметрі 10 с)
Цикл уақытының диапазоны0–9999 мин (зауыттық параметрі 0 мин)
Іске қосу режимдеріУақыт бойынша реттелетін дәйекті / қысым айырмашылығы құрғақ контактісі (YC терминалдары), ΔP іске қосу уақыты 0.01–9.99 с
Іске қосу кідірісі0–999 с, пернетақтадан өткізіп жіберуге болады
ДисплейТөрт таңбалы LED, екі таңдалатын жұмыс көрінісі, реттелетін жарықтық

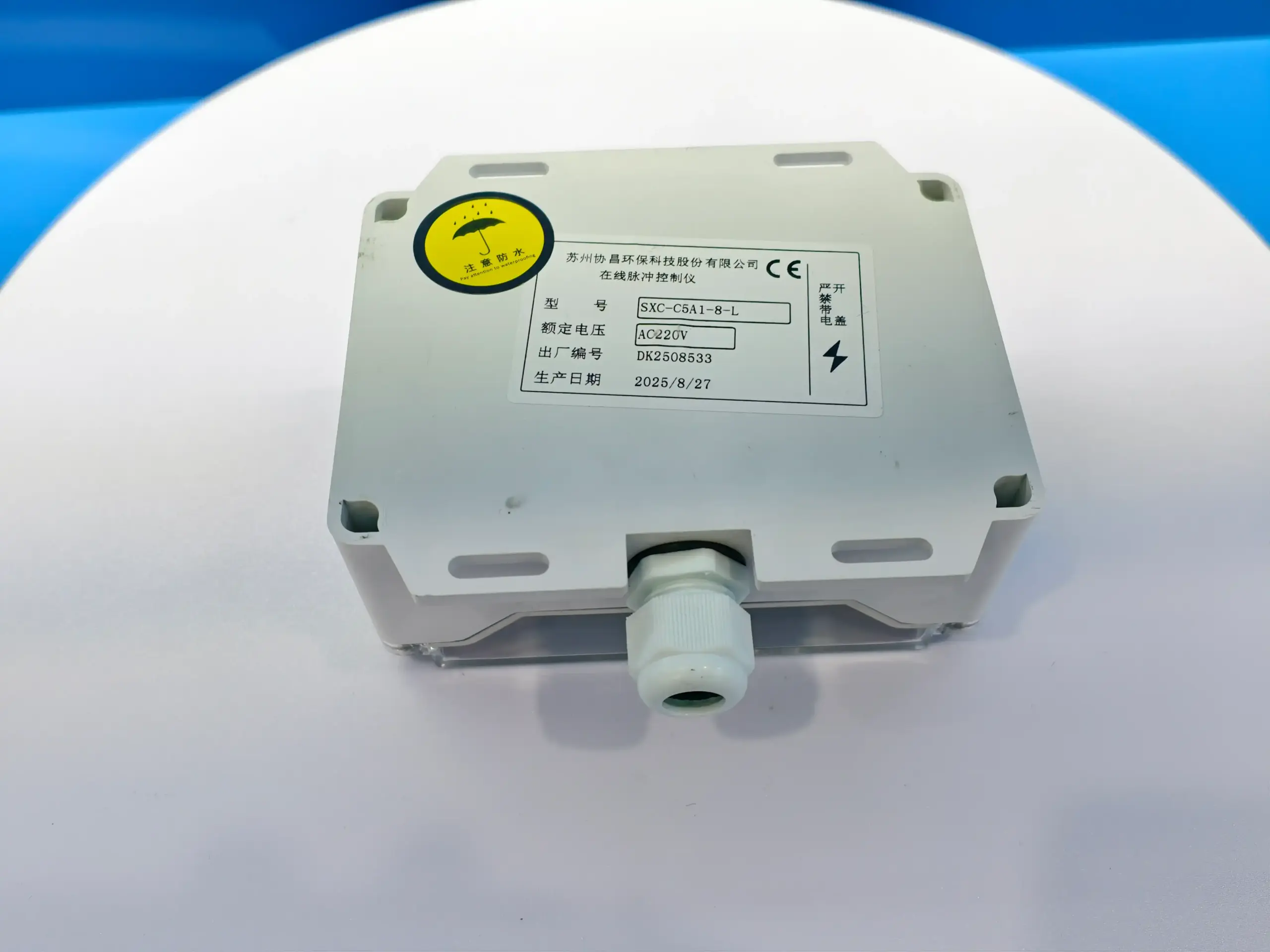

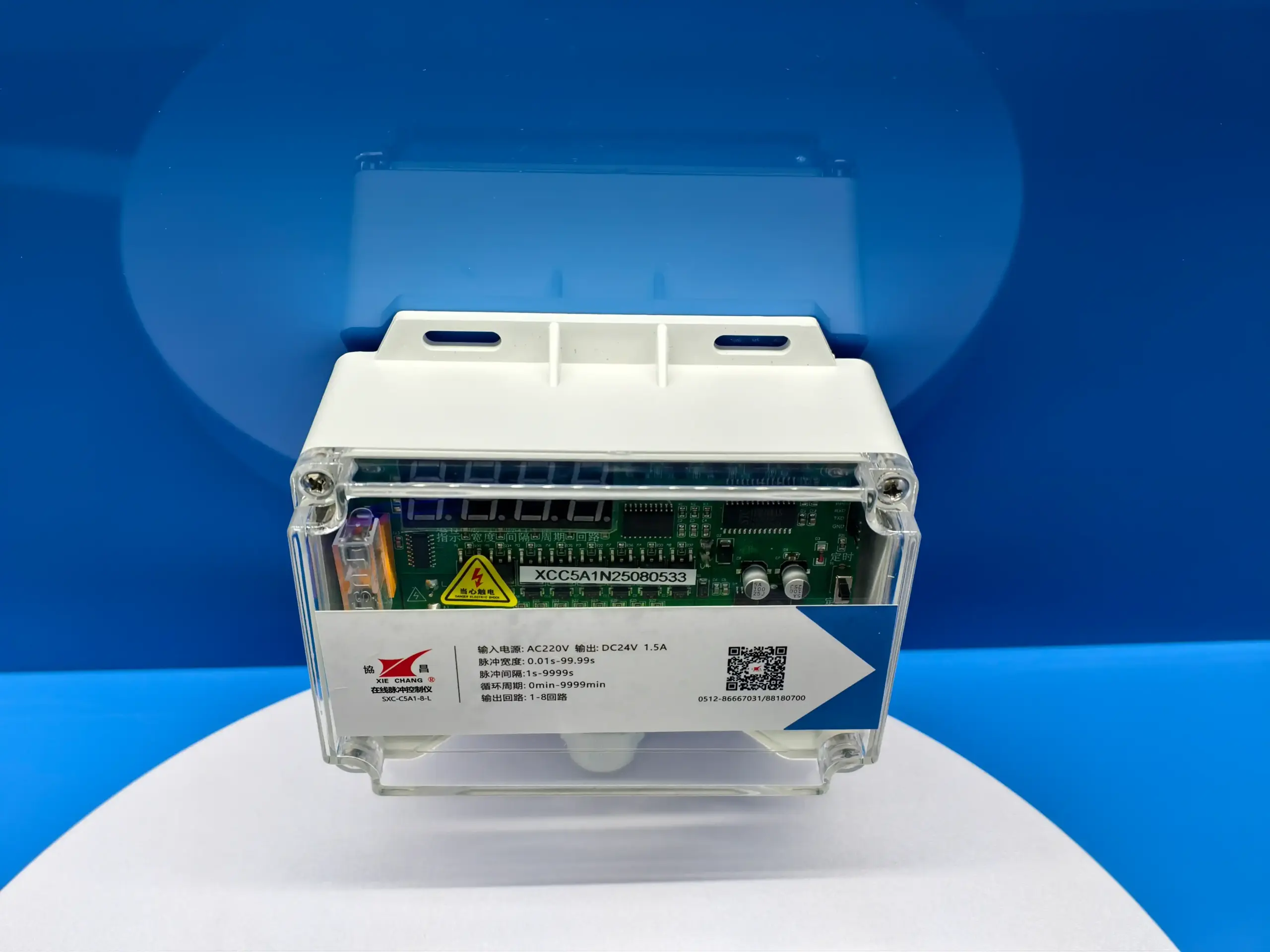

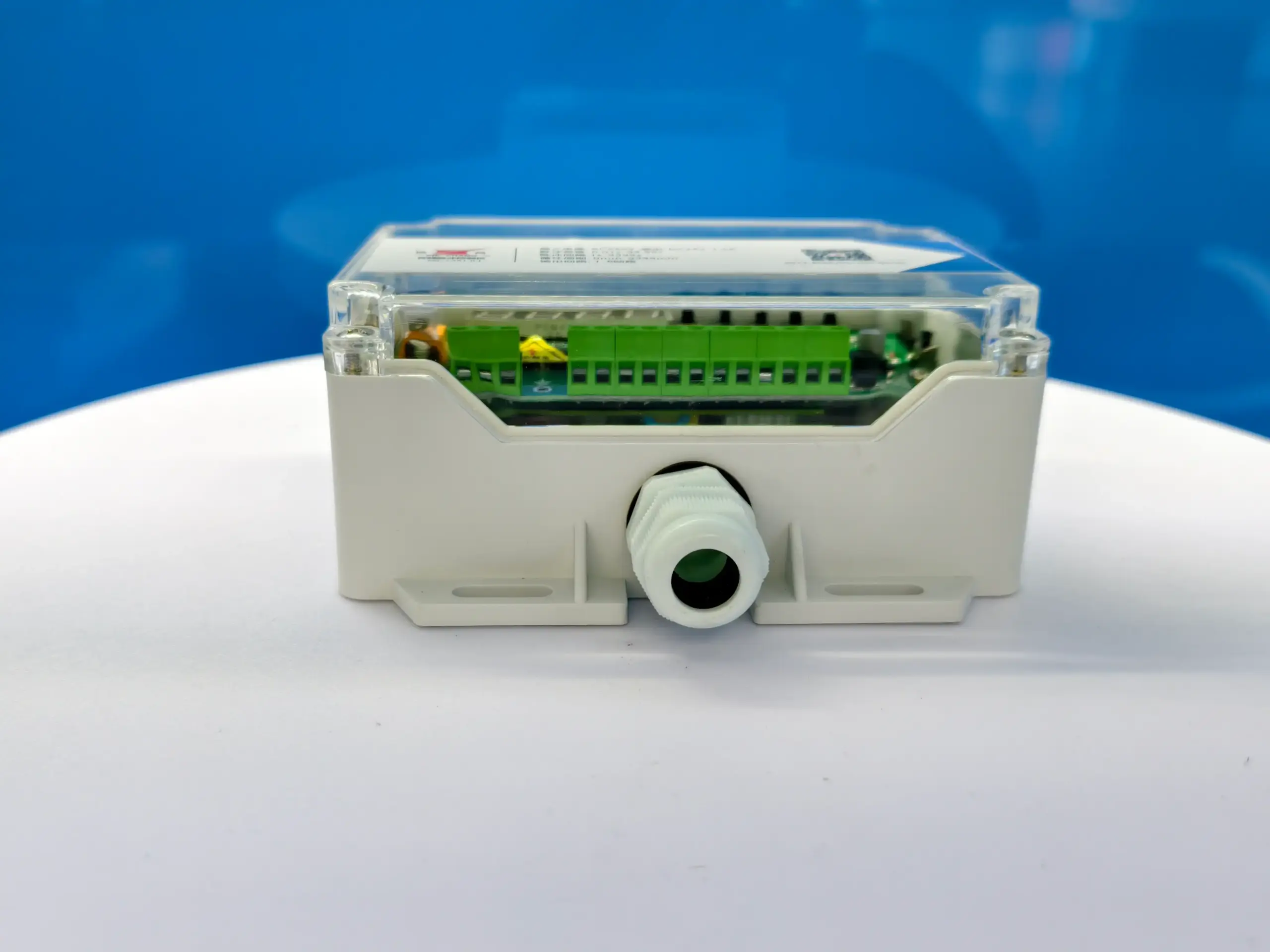

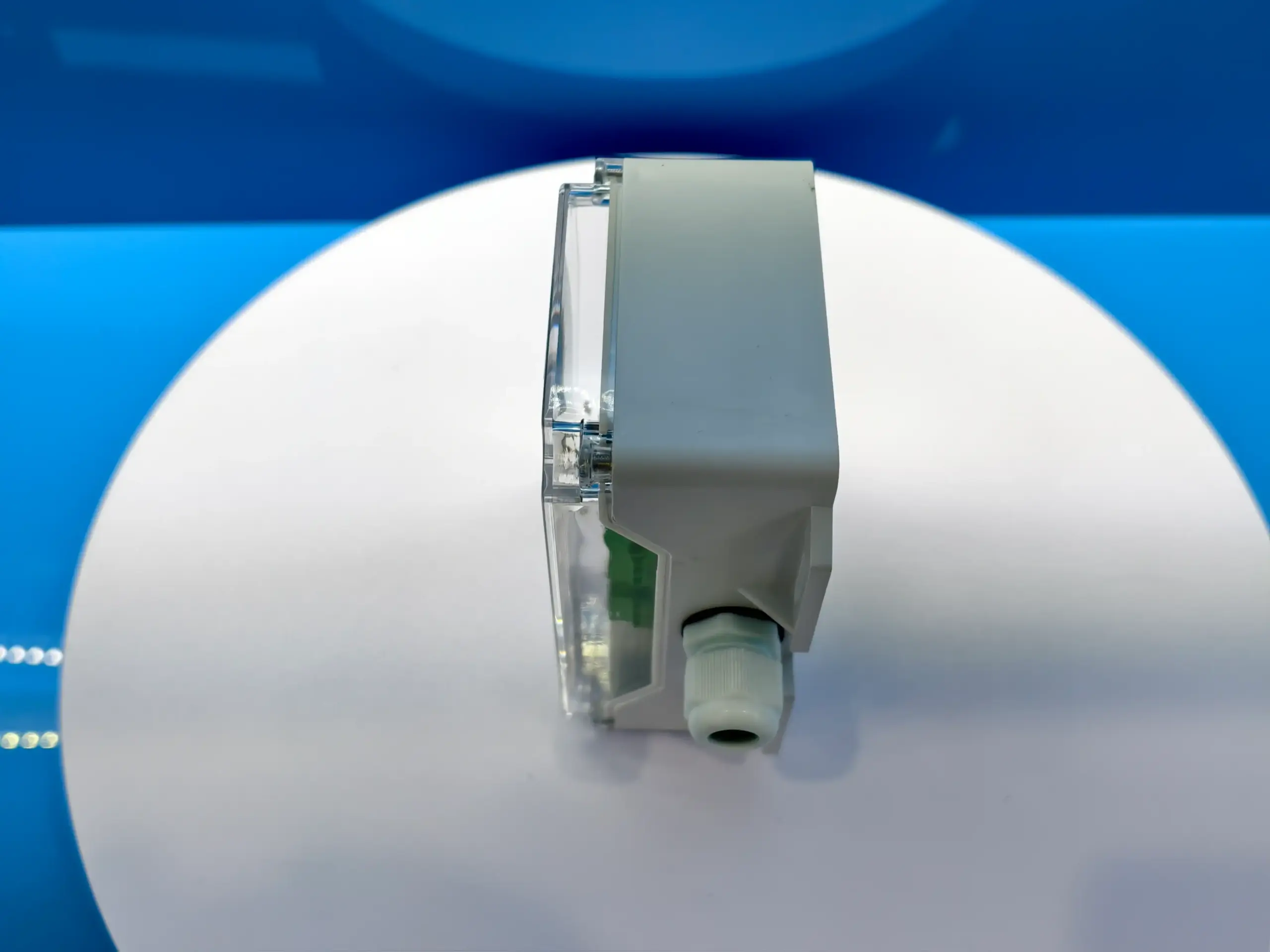

КорпусІлінетін мөлдір PC корпусы, 145 × 124 × 65 мм; бекіту тесіктерінің орталық аралығы 130 × 86 мм
Жұмыс ортасы−20°C-тен +60°C-қа дейін; салыстырмалы ылғалдылық ≤85%, конденсацияланбайды
Өнім стандарттары
Объектідегі қапшықты шаң ұстағышты сенімді басқаруға арналып жасалған.

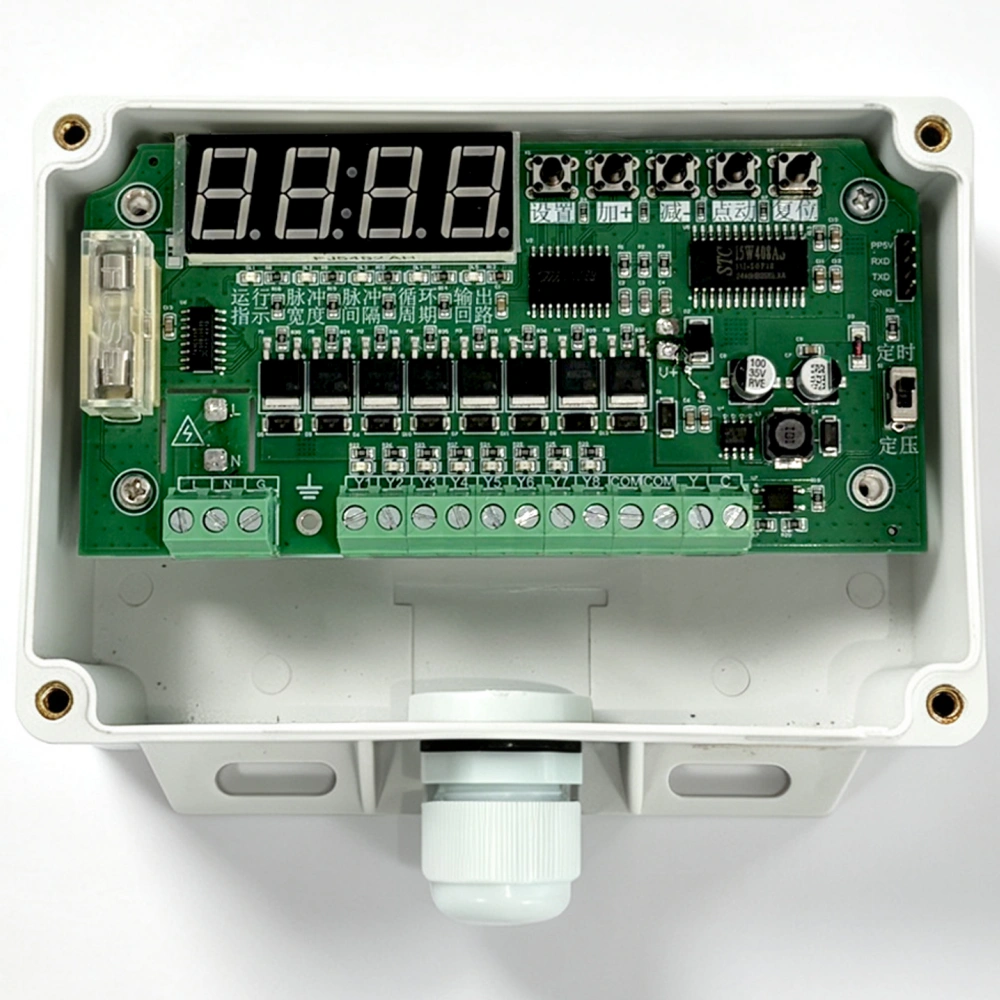

ҚұрылымыЖабыны бар PCB тақтасы шаңға, ылғалға және дірілге төзімді
ИнтерфейсОбъектіде бағдарламалауға арналған тактильді түймелері бар кіріктірілген цифрлық дисплей
Жетектеу қабілетіТұрақты толық номиналды шығыс кідіріссіз және кернеу төмендеуінсіз 24V соленоидты клапандарды жетектейді
Өнім бейнелері
Байланысты демонстрациялық және таңдау бейнелері.
Техникалық сызбалар
Осы өнімге арналған орнату өлшемдері.
🔍 Үлкейту үшін басыңызSXC-C5A1-8L
SXC-C5A1-8L · 1–8 арна · импульстік контроллер — Корпус және орнату сызбасы
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Білім қоры
Осы өнімге қатысты практикалық жауаптар.
Өнім бойынша сұрақ-жауап
Ықшам SXC-C5A1-8 шағын шаң ұстағышқа арналған дұрыс импульстік контроллер ме?
Бірнеше импульстік клапаны бар және PLC бақылауы жоқ шағын жалғыз сүзгі үшін — иә, C5A1-8 желінің бастапқы моделі болып табылады: кең диапазонды қоректену кернеуі, құрғақ контакттен уақыт бойынша немесе қысым айырмашылығы бойынша іске қосылатын тазалау, әрі пернетақтадан jog режимінде баптау. Егер сізге Modbus, көтергіш клапанды басқару немесе көбірек арна қажет болса, C8 сериясындағы модельге көшіңіз. Оның техникалық сипаттамалары осы беттегі техникалық параметрлер кестесінде көрсетілген.
SXC-C5A1-8шағын қапшықты шаң ұстағыш контроллері8 арналы импульстік контроллер
