SXC-D32L — біріктірілген Delta P басқаруы

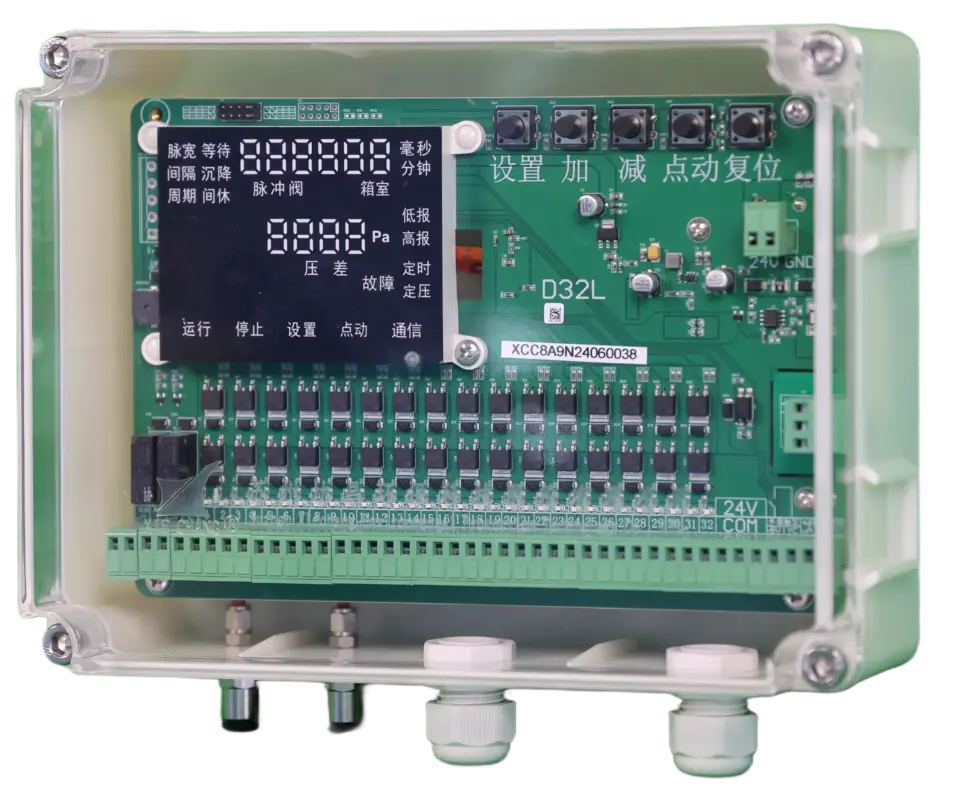

SXC-D32L Delta P қысым айырмашылығы импульстік контроллері
Кірістірілген қысым айырмашылығы датчигі бар үш функциялы импульстік контроллер, клапандарды кезекпен басқаруды, ақылды сұраныс бойынша тазалауды және жоғары/төмен Delta P дабылдарын бір панельде біріктіріп, қапшықты шаң ұстағыштың тиімді жұмысын қамтамасыз етеді.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
Модель нөміріSXC-SK01-C8A9-D32L-P (SXC-D32L деген атпен сатылады, кірістірілген ΔP датчигімен)
Басқару сыйымдылығы32 арна; импульстік клапандар мен лифт (оффлайн) клапандары еркін бөлінеді
Тазалау режимдеріОнлайн немесе оффлайн, таңдауға болады
Кіріс кернеуіAC220V (±10%) 50Hz немесе DC24V (±10%) — екеуінің де қосылуына болады
Шығыс кернеуіDC24V
Шығыс тогы1.5A
Кірістірілген ΔP датчигіКамера қысымын 0–3000 Pa аралығында өлшеу; экрандағы ΔP көрсеткіші және нөлдік калибрлеу
Іске қосу режимдеріУақыттық реттілік / ΔP бойынша іске қосу / уақыттық қосалқы режимі бар ΔP; Modbus арқылы қашықтан іске қосу-тоқтату
ΔP дабылдарыРеле шығыстары бар реттелетін жоғары және төмен дабыл мәндері
БайланысRS485 Modbus-RTU — күй жүктеу, параметрлерді баптау, қашықтан іске қосу/тоқтату; басты-бағыныңқы байланысы
Modbus мекенжайы / бод жылдамдығыМекенжай 0–127; бод жылдамдығы 4800–115200 (әдепкі 9600)
Клапан үзілісін анықтауКлапан тізбегінің үзілуі анықталады және Modbus арқылы оқылады
Импульс ұзақтығының диапазоны10–9999 мс, 1 мс қадаммен (әдепкі 80 мс)
Импульс аралығының диапазоны1–600 с, 1 с қадаммен (әдепкі 1 с)
Цикл уақытының диапазоны0–9999 мин (әдепкі 0 мин)
Іске қосу кідірісі0–300 с (әдепкі 5 с)
Лифт-клапанның күту уақыты0–60 с (әдепкі 8 с)
Лифт-клапанның орнығу уақыты0–60 с (әдепкі 8 с)
Лифт-клапанның бос тұру уақыты0–9999 с (әдепкі 10 с)
КорпусМөлдір, ілінетін PC корпус, 190 × 255 × 105 мм (металл корпусты JK02 нұсқасы қолжетімді)
Жұмыс ортасы−20°C-тан +60°C-қа дейін; салыстырмалы ылғалдылық ≤85%
Өнім стандарттары
Біріктірілген реттілік, қысымды өлшеу және сұраныс бойынша тазалау.
Үш функцияны біріктіруИмпульстерді кезекпен басқару, қысым айырмашылығын өлшеу және тазалау/дабыл логикасы бір контроллер панелінде біріктірілген
Кірістірілген DP датчигіАуа құбырына тікелей қосылу бөлек қысым көрсету панелінсіз сұраныс бойынша тазалауға мүмкіндік береді
Төрт іске қосу режиміҚапшықты шаң ұстағыштың басқару стратегиясына сәйкес уақыттық, Delta P, аралас-қосалқы немесе Modbus арқылы командаланатын тазалауды таңдаңыз
Онлайн / Оффлайн тазалауОнлайн немесе оффлайн тазалау үшін импульстік клапандар мен лифт-клапандар арналар бойынша еркін бөлінеді
Сандық бақылауДисплей белсенді импульстік клапан ретін көрсетеді, бұл баптауды және ақаулықтарды жоюды жеңілдетеді
Дабылды басқаруТәуелсіз жоғары және төмен қысым айырмашылығы іске қосу және қайту мәндері сүзгі жағдайын бақылауды қамтамасыз етеді
Өнім бейнелері
Байланысты демонстрациялық және таңдау бейнелері.
SXC-D32L қысым айырмашылығы импульстік контроллері
Техникалық сызбалар
Осы өнімге арналған орнату өлшемдері.
🔍 Үлкейту үшін басыңызSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 арна · ΔP импульстік контроллері — Корпус және орнату сызбасы
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Үлкейту үшін басыңызSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 арна · қабырғаға орнатылатын шкафты импульстік контроллер — Корпус және орнату сызбасы
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Білім қоры
Осы өнімге қатысты практикалық жауаптар.
Ақаулықтарды жою
Импульстік тазалаудың жұмыс істеп тұрғанын анықтау үшін қысым айырмашылығын (ΔP) қалай пайдалануға болады?
Сұраныс бойынша тазалау режимінде ΔP жоғарғы және төменгі параметрлер арасында шамамен 1 дюймдік су бағанасы (~249 Па) ауқымында "тісті" тәрізді өзгеруі керек. Егер ол төменгі параметрге дейін түсе алмаса немесе үздіксіз импульс берсе, мәселе сүзгілерде немесе ауа берілуінде.
қысым айырмашылығыDPсұраныс бойынша тазалау
Ақаулықтарды жою
Шамадан тыс импульс беру импульстік клапандар мен сүзгілерге қалай әсер етеді және параметрлерді қалай теңшеу керек?
Әрбір импульс сүзгі ортасын иіп-майыстырады, сондықтан шамадан тыс импульс беру қапшықтың қызмет ету мерзімін қысқартады және сығылған ауаны ысырап етеді. Шаң ұстағыш үздіксіз циклдан гөрі көп уақытын олардың арасында өткізетіндей нақты жоғарғы/төменгі ΔP шектерін орнатыңыз — және нашар ауаны немесе тозған сүзгілерді жасыру үшін шамадан тыс импульс бермеңіз.
шамадан тыс импульс беруимпульс жиілігіпараметрлерді теңшеу
Ақаулықтарды жою
Импульстік клапандар іске қосылып тұр, бірақ қысым айырмашылығы (ΔP) төмендемейді — нені тексеру керек?
Тазалау тізбегі бойынша тексеріңіз: әрбір импульстік клапанның шынымен тез ашылатынын растаңыз, ауа-ресивер багының тазалау циклі бойы қысымды сақтап тұрғанын тексеріңіз, үрлеу түтігі мен форсунканың дұрыс тураланғанын қараңыз, контроллердің импульс ұзақтығы мен аралығын қайта қарап шығыңыз, сондай-ақ берілетін ауаның таза, құрғақ және клапанға белгіленген қысымда екенін растаңыз. Егер импульстер күшті болып, ауа дұрыс болса да ΔP қалпына келмесе, сүзгі қапшықтары бітеліп қалған болуы ықтимал — параметрді жай ғана төмендетудің орнына қапшықтарды ауыстыруды жоспарлаңыз.
қысым айырмашылығы төмендемейдіимпульстік тазалау жұмыс істемей тұржоғары ΔP ақаулықтарын жою
Ақаулықтарды жою
Импульстік клапандар үздіксіз іске қосылып тұр, бірақ қысым айырмашылығы төмендемейді — себебі бункерде болуы мүмкін бе?
Иә — уақытында босатылмаған бункер жиі кездесетін жасырын себеп болып табылады. Шаң көпір түзіп немесе қапшық аймағына дейін үйіліп қалғанда, ол қайта көтеріліп, жаңа ғана тазаланған қапшықтарға қайта отырады, сондықтан ΔP контроллері ΔP әлі де төмендемесе де клапандарды үздіксіз іске қосып тұрады. Нәтижесінде ештеңені түзетпей, сығылған ауаны ысырап ететін және диафрагма циклдерін көбейтетін тынымсыз импульстер пайда болады. Клапандарды кінәлі деп есептеместен бұрын бункерді тексеріңіз: түсіру жүйесінің (роторлы шлюз, бұрандалы конвейер немесе клапан) жұмыс істеп тұрғанын растаңыз және кез келген көпірленуді немесе үйіндіні тазалаңыз.
бункердің түсірілмеуіқайта көтерілушаңның көпірленуі
Өнім бойынша сұрақ-жауап
SXC-D32L (SK01-C8A9-D32L) офлайн импульстік контроллерін қашан таңдау керек?
Бөлікті қапшықты шаң ұстағышқа тұрақты арна бөлінісінен гөрі икемділік қажет болғанда SXC-D32L моделін таңдаңыз: оның арналарын импульстік клапандар мен көтергіш клапандар арасында еркін бөлуге болады, ал кірістірілген қысым айырмашылығы сенсоры сыртқы аспаптарсыз сұраныс бойынша тазалауды және жоғарғы/төменгі ΔP дабылдарын беруді қамтамасыз етеді. Барлық ауқымдар мен зауыттық әдепкі мәндер осы беттегі техникалық параметрлер кестесінде берілген.
